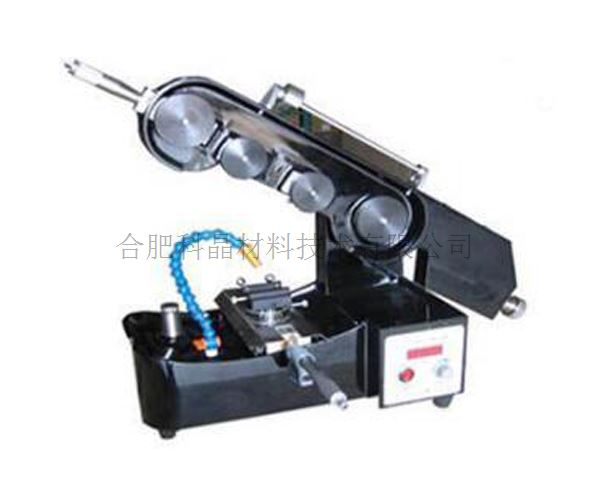

循環式精密金剛石線切割機
- 關鍵字：
- 無損傷切割、彈簧張緊
- 型號：
- STX-201
- 產品概述：
- STX-201循環式精密金剛石線切割機是切割易損、脆性、小體積等材料的理想工具。嵌有金剛石的線鋸絲尤其適用于各類晶體和基片的無損傷切割，如氧化鎂晶體、頁巖切片、紅外光學材料（如硒化鋅、硫化鋅、硅、鍺等晶體）、蜂窩陶瓷（汽車尾氣處理載體薄壁、易碎）等。STX-201循環式精密金剛石線切割機是一款單線不連續式切割機，在切割樣品時采用重力進給方式，樣品的切割速度除與環形金剛石線的旋轉速度有關外還與所加重力大小有關，但所加重力不能過大，否則達不到想要的切割速度還會損壞金剛石線。每切割一次樣品手動進給一次樣品，樣品的進給量通過千分尺來控制。樣品的位置及旋轉角度通過手動旋轉臺來控制。
免責聲明：
本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。
如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
| 設備名稱
|
循環式精密金剛石線切割機—STX-201 （2020.3.6-科晶實驗室審核） |
| 產品提示
|
1、多種配件可選提示 2、特殊設備尺寸設備 3、科晶實驗室邀請?zhí)崾?/strong> 4、配件妥善保管提示 |
| 基本參數
|
STX-200系列金剛石線切割機參數對比表
型 號 | STX-201 | STX-202A | STX-202AQ | STX-203 | 最大線速度 | 3.9m/s | 1.4m/s | 1.4m/s | 2m/s | 切割線總長度 | 進口環形線 （約840mm） | 20m | 20m | 45m | 張緊結構形式 | 彈簧張緊 | 氣動張緊 | 氣動張緊結構形式 氣壓調節范圍 | ------- | 0.1-0.4Mpa | Z軸行程 | ------ | ≤60mm | ≤63mm | 最大切割尺寸 | 52mm | 50mm | 53mm | 切割線使用直徑 | 0.42mm | ＜0.45mm | Z軸進給形式 | 重力進給 | 自動進給 | Y軸進給示形式 | 手動千分尺進給 | 自動進給 | 手動角位臺調節范圍 | ±20° | ------- | 手動角位臺調節精度 | 5′ | ------- | 手動轉臺調節范圍 | 0-360° | ------- | 手動轉臺調節精度 | 5′ | ------- | 電動角位臺調節范圍 | ------- | ±10° | 電動角位臺重復定位精度 | ------- | ±8″ | 電動轉臺調節范圍 | ------- | 0-360° | 電動轉臺重復定位精度 | ------- | ＜0.02° | 最大樣品重量 | 4kg | Y軸行程 | ≤50mm | Y軸進給示值精度 | 0.01mm | 防水結構形式 | 敞開式 | 半封閉式 | 全封閉式 | 結構形式 | 閘刀切割結構 | 型材框架結構 | 型材鈑金結構 | 外形尺寸（長x寬x高） | 761x295x373mm | 414x500x750mm | 821x843x1052mm | 重量 | 25kgs | 40kgs | 50kgs |
更多參數請聯系科晶銷售部 |

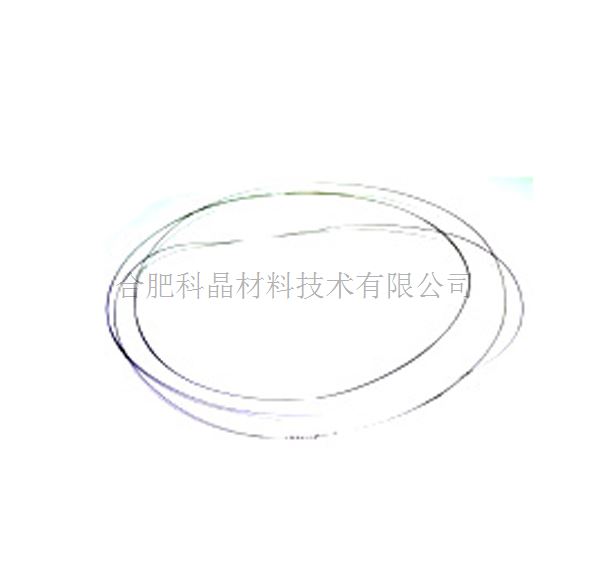

標準配件 | 金剛石環行線 | 2條 |
|

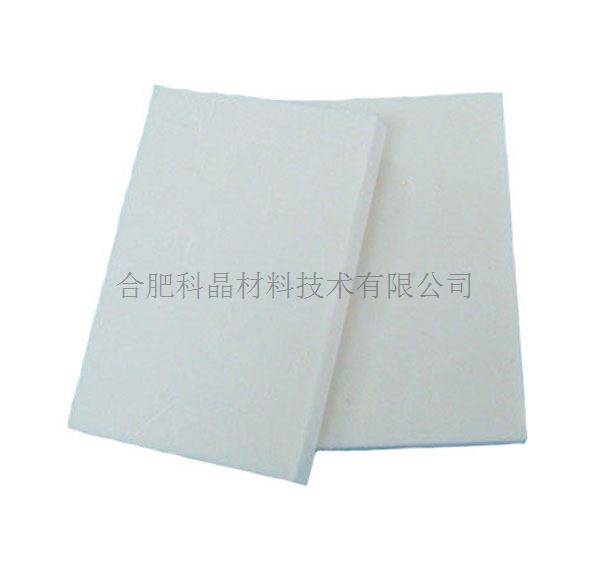

樹脂陶瓷塊 | 2塊 |
|

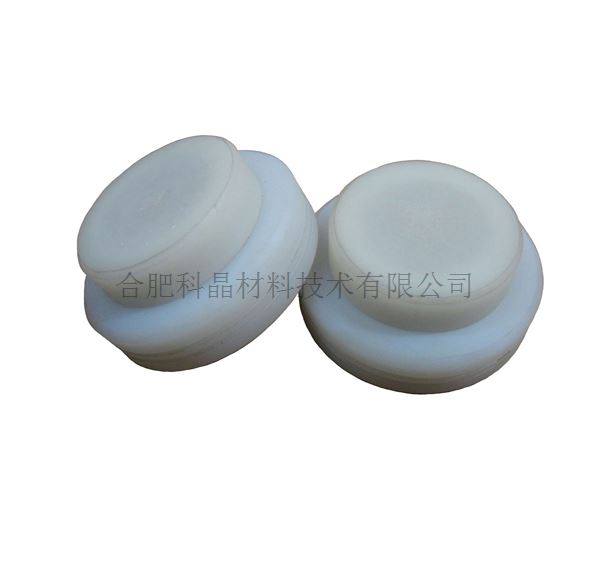

導向輪 | 2個 |
|

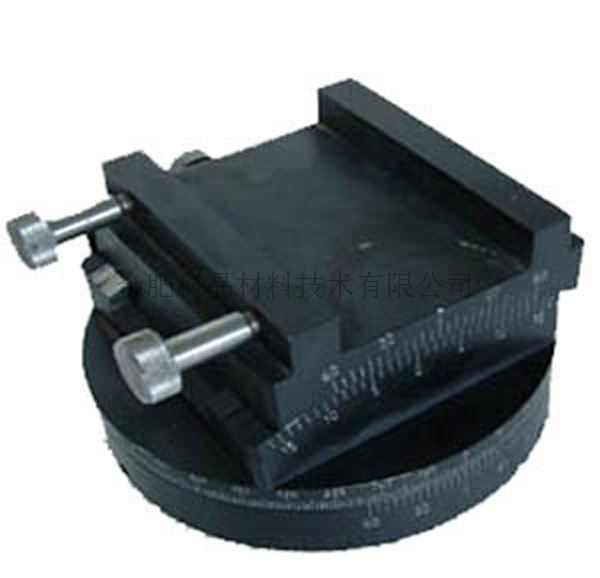

二維夾具 | 1套 |
|

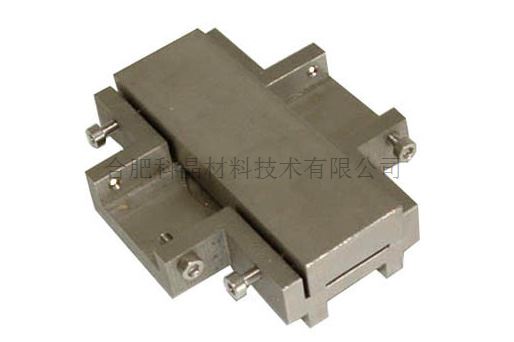

十字夾具 | 1個 |
|

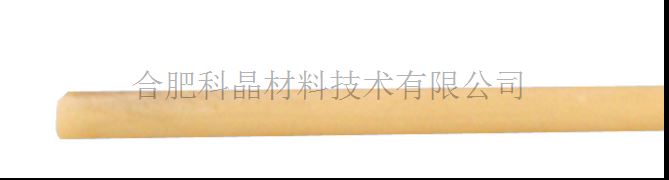

| 石蠟棒 | 4根 |
|

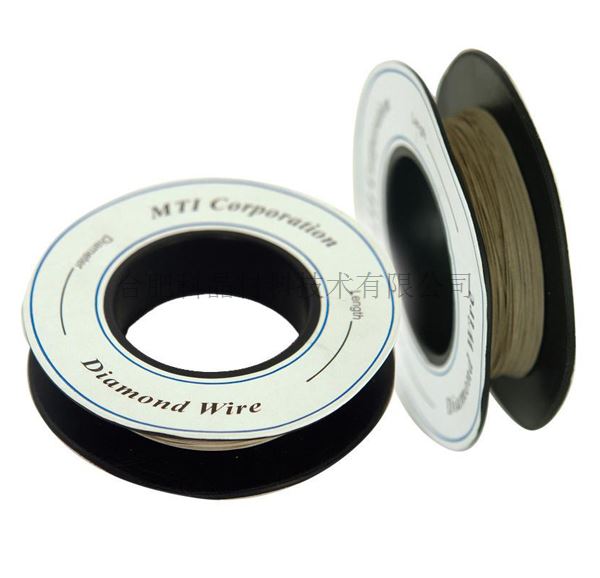

可選配件 | 鑲嵌金剛石的線鋸絲?0.25mm（美國進口） |  |

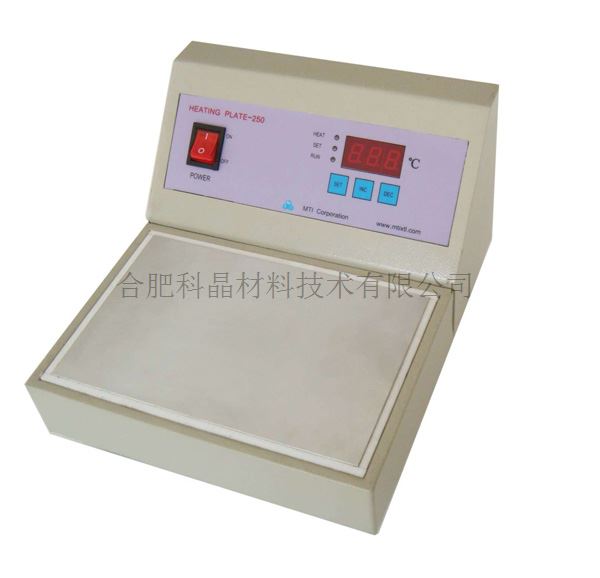

MTI系列加熱平臺 |
|

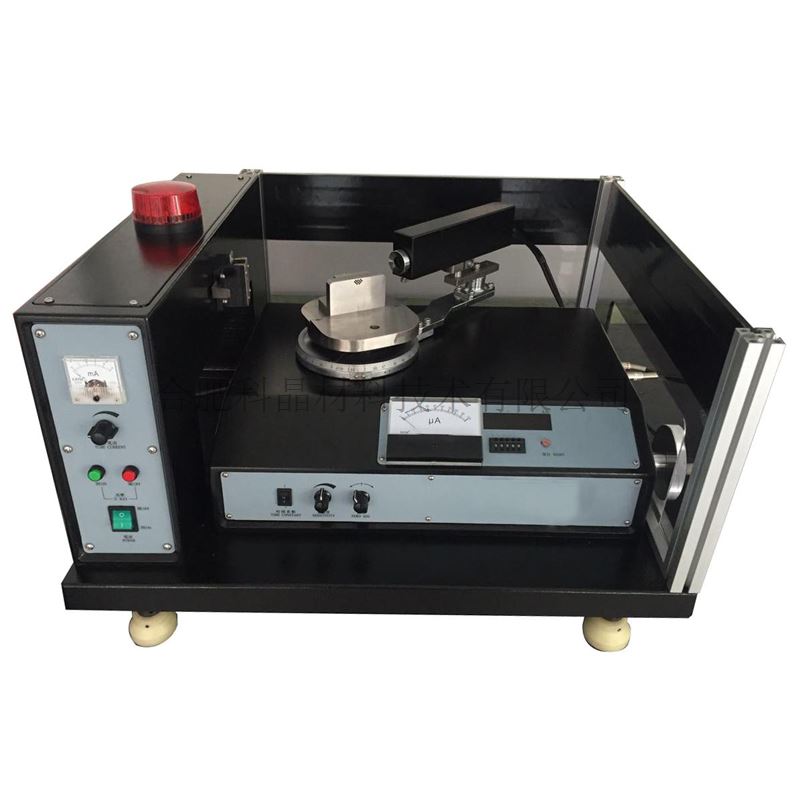

| DX-100單晶定向儀 |
|
